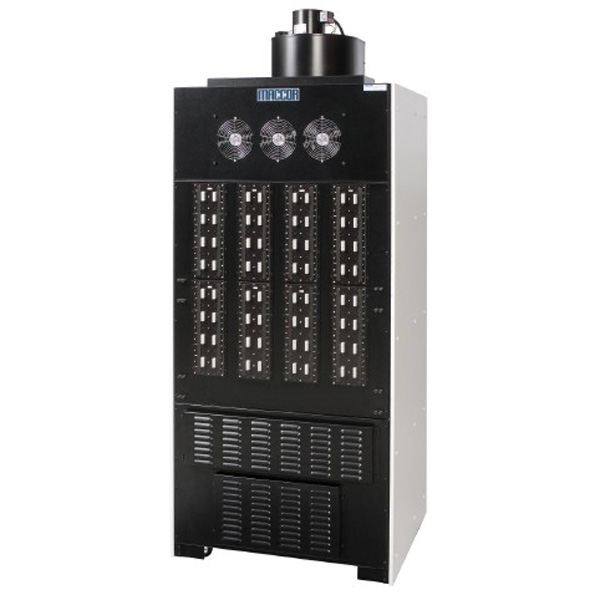

5302系列化成系统

  5302系列产品是MCCCOR公司推出的计算机控制的电池化成系统。

  5302系列产品用于以下生产阶段：电池研发后阶段，初步小规模生产，大规模生产，生产过程中的质量控制。

  5302系列产品可以仅仅看成是一个电子仪器，用户只需用电缆把它和已有的电池固定装置连接好即可，或者说，5302系列产品也是交钥匙系统，买来就能使用。5302系列包括电脑和软件，接上交流电源和被测电池即可使用。



  1.软件支持电池循环测试

  2.恒流充电可至电压条件结束，恒压充电可至电流条件结束，这些都可以在一个程序步里实现，从恒流到恒压用程序而不是硬件切换控制，从而转换曲线平滑。

  3.可以在恒流，恒压，恒功率，恒负载模式下放电

  4.放电结束条件可以是时间，电压，电流，安培-小时，瓦特-小时，1/2安培-小时循环，1/2瓦特-小时循环

  5.校准符合NIST可追溯标准，一年只需校准一次



  1.独立的电池化成过程---每个电池化成过程的所有步骤都是非停顿的，与其他电池的状态都是独立的。

  2.全数据采集能力---每一个电池都能被编程记录数据，快一分钟一次，或者数分钟也可以。记录的数据包括电压，电流，测试时间，容量（Ah）,能量（Wh）,循环，程序步编号，通道状态。这些数据都能被自动备份到一台数据服务计算机中（可选），系统配置参数和校准文件也都可以备份这台计算机里。数据服务计算机还可以打印系统自动生成的报告，也能将数据文件转换成ASCII格式。

  3.独立的电池控制和测量---每个电池中充放电的电流都是独立控制的。继电器被加入到了电路中，从而在化成结束后，或者电池出了问题，能保证电流真正从电池上断开。电压和电流的测量对于每个电池都是独立的，对应产生的数据也是独立的。

  4.电池分级--系统可以根据容量（AH）为电池分级，各种分级描述的编号都能被编程和储存，每个描述里分级的编号都是无限制的。这些文件在电池化成分容后都能被打印出来。

  5.断电保护--系统计算机在断电后能够储存系统状态，当电力回复后，系统状态会在程序停止的地方被加载到程序中继续执行化成过程。



  系统通道数：从512到大于100000通道
  电压测量范围：0到+5.0V
  大充电电压：+5.0V
  小放电电压：+2.2V
  电压测量精度：±0.1%满量程
  电流控制精度：±0.1%满量程
  波动：0（检测不到波动）
  大充电电流：参考注释1
  大放电电流：参考注释1
  电流控制范围：0.5%到100%满量程
  电流测量精度：±0.1%满量程
  电流控制精度：±0.1%满量程
  注释1：电流量程可从下列选择：15A,7.5A,3.75A,1A,500MA,250MA,150MA,20MA，5MA。

  操作模式：恒流，恒功率，恒电阻，恒压
  时间
  控制，测量，调节：均为50MS
  数据采集：每一分钟或者数分钟

  选项
  固定1KHZ交流阻抗：允许测量固定1KHZ交流阻抗装置，这个测试可以在化成过程程序步中任意加入。
  增加充电电压：允许每个通道以更高的高电压充电（例如10V,20V,30V，等等）
  0V放电：允许每个通道放电电压低到0V
  条形码编码：为电池编条形码有利于自动化成系统追踪电池以及各自的数据，同时也为其他设备（例如电池分类设备）提供数据。
  电池夹具：提供各种类型和尺寸的电池夹具（例如柱型的和菱形的）
  自动化：提供自动化硬件(例如材料搬运机，分类机，电池贮存设备，生产线终端QC测试机，等等)
  适合系统的不间断电源

  校准和维护服务
  交流电源输入选项
  208-240VAC单相
  208/380/480VAC三相
  50/60赫兹
